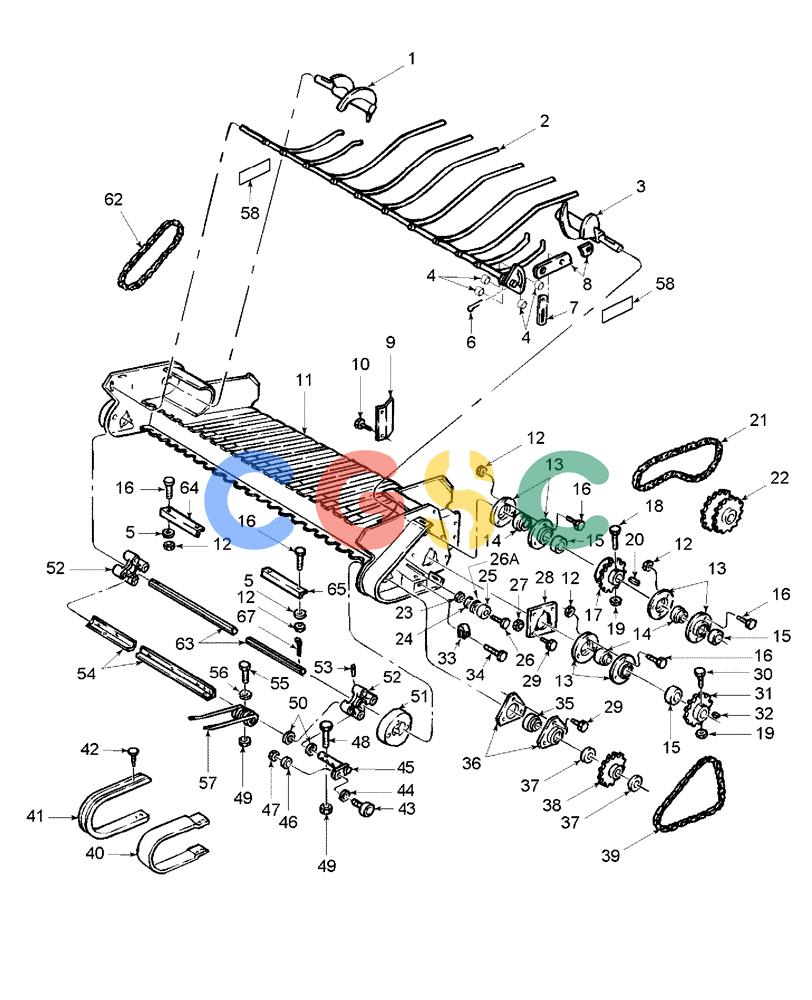

凯斯零件查询(RBX461) - CASE IH ROUND BALER (12/01-12/02) (071) - WIDE PICKUP, REEL, REEL DRIVE & WINDGUARD Case Agriculture

作者：广数供应链运营团队
浏览数：
时间：2025-01-25 21:47:22
Parts Contact me WhatsApp

工程机械零件图册查询

专业 覆盖挖掘机、装载机、推土机全系配件
立即查询
Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴
Pos. Part No Qty Parts name Comments
1. 86637289 [1]   AUGER   NH RH
2. 86634560 [1]   ROD ASSY.   NH
3. 86636663 [1]   AUGER   NH LH
4. 44612 [4]   SPACER   NH
. . 811-10030 [4]   CARRIAGE BOLT,Sht Sq Nk, M10 x 1.5 x 30mm, Cl 8.8   CAS Superseded by part number: 86512446
. . 832-46412 [4]   NUT,M12 x 1.75, Cl 8   CAS Superseded by part number: 100038
5. 495-11034 [5]   WASHER,5/16", SAE   CAS Superseded by part number: 83918746, 72187257
6. 86000109 [2]   COTTER PIN   NH 1/8" Thick x 3-1/4" Lg
7. 86634562 [2]   CONNECTING LINK   NH
. . 133095 [4]   SPACER,10.32mm ID x 15.85mm OD x 7.9mm L   NH
. . 213404 [4]   SPACER,10.3mm ID x 38.1mm OD x 5.2mm OAL   NH 3/16" x 13/32" ID x 1-1/2" OD
. . 832-46410 [4]   NUT,M10 x 1.5, Cl 8   CAS Superseded by part number: 100037
8. 86634563 [2]   STRAP   NH
. . 495-21044 [2]   WASHER,3/8"   CAS Superseded by part number: 87779090, 80702
. . 614-10035 [2]   BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd   CAS Superseded by part number: 9706704
9. 86634548 [2]   DEFLECTOR   NH
10. 381014 [8]   SCREW,Flng, M8 x 16mm   NH HWH, M8 x 1.25 x 16
11. 86636656 [1]   GUARD ASSY.   NH
12. 825-5148 [19]   SERRATED NUT,M8, Flg Ser   CAS Superseded by part number: 86505868
13. 86603075 [10]   FLANGE,Bearing, 52.01 mm ID x 95.3 mm OD x 8.7 mm   NH Bearing
14. 204807C91 [3]   BEARING ASSY,25.4mm ID x 52mm OD x 15mm W   CAS
15. 455102R21 [1]   COLLAR   IH Superseded by part number: 47577183
16. 811-8020 [13]   CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 20mm, Cl 8.8   CAS Superseded by part number: 86507486
17. 86636650 [2]   DRIVEN SPROCKET   NH 17T
18. 485-13812 [2]   SET SCREW,Sq Hd, 3/8"-16 x 3/4"   CAS Cup Pt Superseded by part number: 87616
19. 86509499 [2]   JAM NUT,3/8"-16, G2   ZED
20. 86628576 [2]   KEY   NH 1/4" Sq., x 1-1/4"
21. 86518073 [1]   CHAIN,60H, 82 Links x 19.05mm = 1562.1mm   NH Roller, #50, 5/8"-pitch, 76 Pitches
22. 86637270 [1]   DRIVEN SPROCKET   NH
23. 829-1412 [3]   NUT,M12, Cl 10.9   CAS Superseded by part number: 337475
24. 140046 [3]   BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk   NH
25. 86514717 [2]   IDLER WHEEL   NH Nylon
26. 811-12060 [3]   CARRIAGE BOLT,Sht Sq Nk, M12 x 1.75 x 60mm, Cl 8.8   NH Superseded by part number: 412097
. . 495-21069 [1]   WASHER,5/8"   CAS Superseded by part number: 80299
26A. 29684 [2]   WASHER,13.5mm ID x 50.8mm OD x 5.52mm Thk   NH 17/32" ID x 2" OD x 3/16" Thk
27. 825-51410 [20]   FLANGE NUT,M10, Flg Ser   CAS Superseded by part number: 43435
28. 86636899 [1]   MOUNTING PLATE   NH
29. 905-10020 [18]   BOLT,Hex Flg, M10 x 20mm   CAS Superseded by part number: 274249
30. 485-13816 [2]   SET SCREW,Sq Hd, 3/8"-16 x 1"   CAS Superseded by part number: 84983
31. 86637156 [1]   DRIVEN SPROCKET   NH 22T
32. 126-24 [1]   WOODRUFF KEY,#15, 1/4" x 1"   CAS Superseded by part number: 47471
34. 433-828 [2]   CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 3/4", Gr 5   CAS Superseded by part number: 88530
35. 121602 [2]   BALL BEARING,28.6mm Hex x 72mm OD x 37.7mm W   NH
36. 86620026 [4]   FLANGED BEARING   NH
37. 9800957 [6]   WASHER,35.81mm ID x 50.8mm OD x 1.52mm Thk   NH
38. 86637251 [2]   DRIVEN SPROCKET   NH 44T
39. 309046 [1]   CHAIN,#50, 96 Links x 15.88mm = 1524mm   NH Roller, #50, 96 Pitches, Includes: (1) Roller Link
. . 25816 [2]   OFFSET LINK   GI Cotter Pin Type Superseded by part number: 86595276
. . 25194 [2]   CONNECTING LINK   GI Superseded by part number: 86537460
40. 86634554 [2]   SUPPORT   NH End Guard
41. 86618417 [23]   GUARD   NH Pickup
42. 412093 [105]   SELF-TAP SCREW   NH M6 x 1 x 12
43. 84350126 [4]   CAM FOLLOWER,1/2" - 20 x 38mm OD x 54.5mm L   NH
44. 703960 [4]   WASHER   NH 1-1/4" OD, Hardened Superseded by part number: 87642988
45. 86634547 [4]   SHAFT   NH
46. 65319 [4]   WASHER,13.1mm ID x 25.4mm OD x 3.68mm Thk   NH
47. 88130 [4]   NUT,1/2"-20, GC   NH
48. 814-10050 [16]   BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8   CAS Superseded by part number: 120069, 47110242
50. 86634532 [8]   WASHER,31.96mm ID x 44.5mm OD x 1.9mm Thk   CAS
51. 86634545 [1]   CAM   NH
52. 86634546 [2]   COUPLING   NH
53. 326210 [2]   GROOVED PIN   NH M8 x 45
54. 86628669 [4]   ANGLE BAR   NH
55. 614-10030 [44]   BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8, Full Thd   IH Superseded by part number: 43140
56. 9618968 [48]   WASHER,0.41" ID x 0.78" OD x 0.1" Thk   NH Heat Treated
57. 87394242 [48]   TORSION SPRING,Coiled, 2 Prong, 186.5mm L   NH Pickup, Curved, Premium, Standard
57. 87607074 [48]   TINE   NH Pickup, Curved, Economy, Optional
58. 86619595 [2]   DECAL   NH Stripe, White & Black
62. 121202 [1]   CHAIN   NH Roller, #50, 5/8"-pitch, ASA Standard, Riveted Type, 79 Pitches, Includes: (1) Offset Link Superseded by part number: 1791DX
63. 86543385 [1]   SHAFT   NH Hex
64. 86633239 [1]   ANGLE   NH RH
65. 86633238 [1]   ANGLE   NH LH
67. 733-5040 [2]   COTTER PIN,M5 x 40   CAS Superseded by part number: 130011
68. 905-10035 [2]   BOLT,Hex Flg, M10 x 35mm   CAS Superseded by part number: 274254
