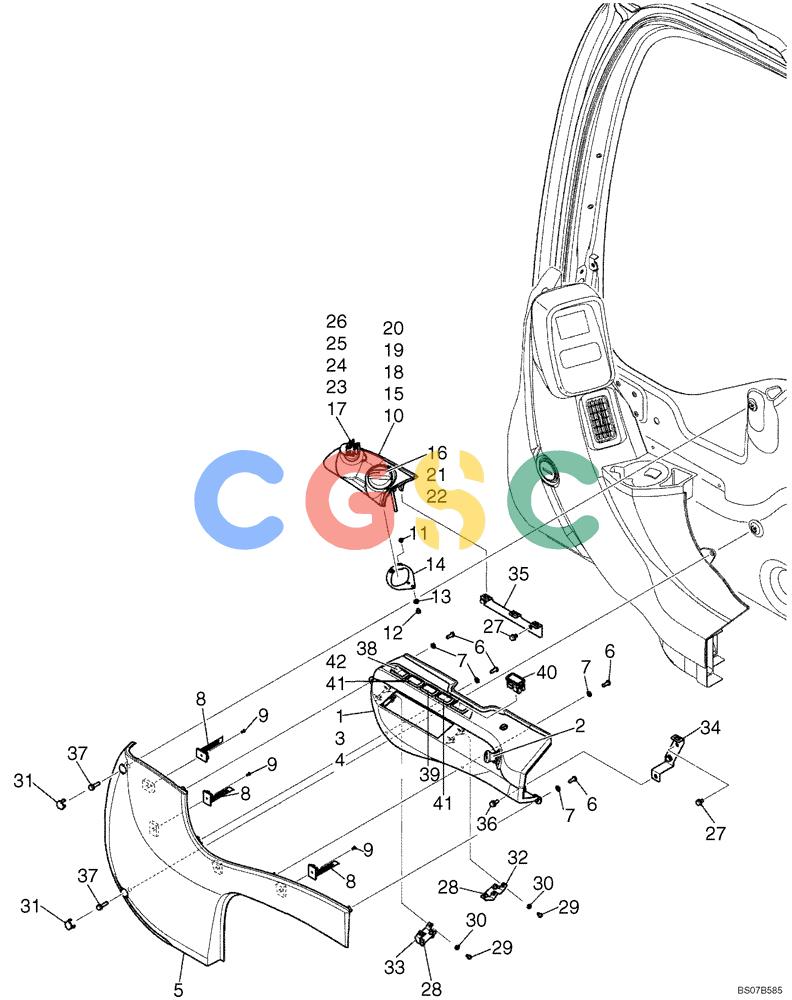

神钢零件查询(ED195-8) - BLADE RUNNER ACERA MARK 8 EXCAVATOR DOZER (TIER 3) ASN YL04U-0301 (12/07-12/11) (02-33-00[01]) - INSTRUMENT PANEL ASSEMBLY (YM17MU0004F1 & YM17MU0004F2), PAGE 2 OF 3 Kobelco

作者：广数供应链运营团队
浏览数：
时间：2025-01-23 22:16:55
Parts Contact me WhatsApp

工程机械零件图册查询

专业 覆盖挖掘机、装载机、推土机全系配件
立即查询
Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴
Pos.Part NoQtyParts nameComments
1. YN17M01316F2 [1]  GUARD SMCover Assembly, Incl. Refs. 2 & 3
2. YN81S00003P1 [1]  CIGARETTE LIGHTER SM
3. YN17M01285F1 [1]  COVER ASSY KOBIncl. Refs. 4 - 9 Superseded by part number: YN17M01285F2
4. YN17M01182P1 [1]  COVER KOB Superseded by part number: YN17M01316F2
6. YN17M01264P1 [4]  SCREW SMM06x15mm Self-Taper
7. YN17M01266P1 [4]  WASHER SMID 06.4 x OD 11.5 x Th 1.6mm
8. YN17M01302P1 [3]  STAPLE SM
9. YN17M01305P1 [3]  SCREW SMM03x08mm Long Self-Taper
10. YN17M01517F2 [1]  COVER ASSY KOBIncls. Refs. 11 - 17 and 23
11. ZM41C04012 [2]  BOLT KOBM04x0.7x12mm (Incls. Washer & Lockwasher)
12. YN17M01262P1 [2]  SCREW,Phillips Drive, Pan HD, M5 x 10mm SMM05x10mm Self-Taper
13. ZW16P05000 [2]  WASHER KOBID 05 x OD 10 x Th 1.0mm
14. YN17M01537P1 [1]  BRACKET KOB
15. YN17M01538F1 [1]  COVER ASSY KOBIncls. Refs. 18 - 20 - NSS - Order pn YN17M01517F2
16. YN52S00075P1 [1]  POTENTIOMETER KOBCab Fan Control Switch - High/Low, Incls. Refs. 21 & 22
17. YN50S00026F1 [1]  IGNITION SWITCH KOBAssembly, Key -- (Incls. Keys YN50S01010P1), Incls. Refs. 23 - 26
18. NSS [1]  NOT SOLD SEPARAT CON
19. NSS [1]  NOT SOLD SEPARAT CONDecal
20. NSS [1]  NOT SOLD SEPARAT CONDecal
21. NSS [1]  NOT SOLD SEPARAT CON
22. NSS [1]  NOT SOLD SEPARAT CON
23. NSS [1]  NOT SOLD SEPARAT CON
24. YN50S01010P1 [1]  SET OF 2 KEYS,Kobelco Branded KOB(Part of YN50S00026F1), Not Shown
25. YN50S00002S005 [1]  WASHER KOBWave
26. YN50S00002S002 [1]  NUT KOB
27. ZM66C06016 [3]  BOLT KOBM06x1.0x16mm (Incls. Washer & Lockwasher)
28. ZM41C05016 [4]  BOLT KOBM05x0.8x16mm (Incls. Washer & Lockwasher)
29. YN17M01262P1 [4]  SCREW,Phillips Drive, Pan HD, M5 x 10mm SMM05x10mm Self-Taper
30. ZW16P05000 [4]  WASHER KOBID 05 x OD 10 x Th 1.0mm
31. YN17M01267P1 [2]  CAP KOB
32. YN17M01269P1 [1]  BRACKET SM
33. YN17M01270P1 [1]  BRACKET SM
34. YN17M01275P1 [1]  BRACKET SM
35. YN17M01277P1 [1]  BRACKET SM
36. YN17M01283P1 [1]  BOLT SMM06x1.0x16mm (Incls. Washer & Lockwasher)
37. YN17M01284P2 [2]  BOLT SMM06x1.0x30mm (Incls. Washer & Lockwasher)
38. YN50S00040D1 [1]  LIGHT SWITCH SM(Used for Boom/Deck Work Light) (YM50EU0001F1 & YM50EU0001F2)
39. YN50S00040D5 [1]  SWITCH KOB(Used for Heavy Lift) (YM50EU0001F1 & YM50EU0001F2)
40. YN50S00040DB [1]  SWITCH KOB(Used for Independent Travel) (YM50EU0001F1 & YM50EU0001F2)
41. YN17M01282P1 [1]  CAP KOBPlug -- 43x25x27mm, (YM50EU0001F1) Superseded by part number: YN17M01282P2
41. YN50S00040DK [1]  TOGGLE SWITCH SM(Used For Dozer Blade) (YM50EU0001F1 & YM50EU0001F2)
42. YN50S00040DD [1]  TOGGLE SWITCH SM(Used for N&B Double Flow, Conflux/Single Select) (YM50EU0001F2)
