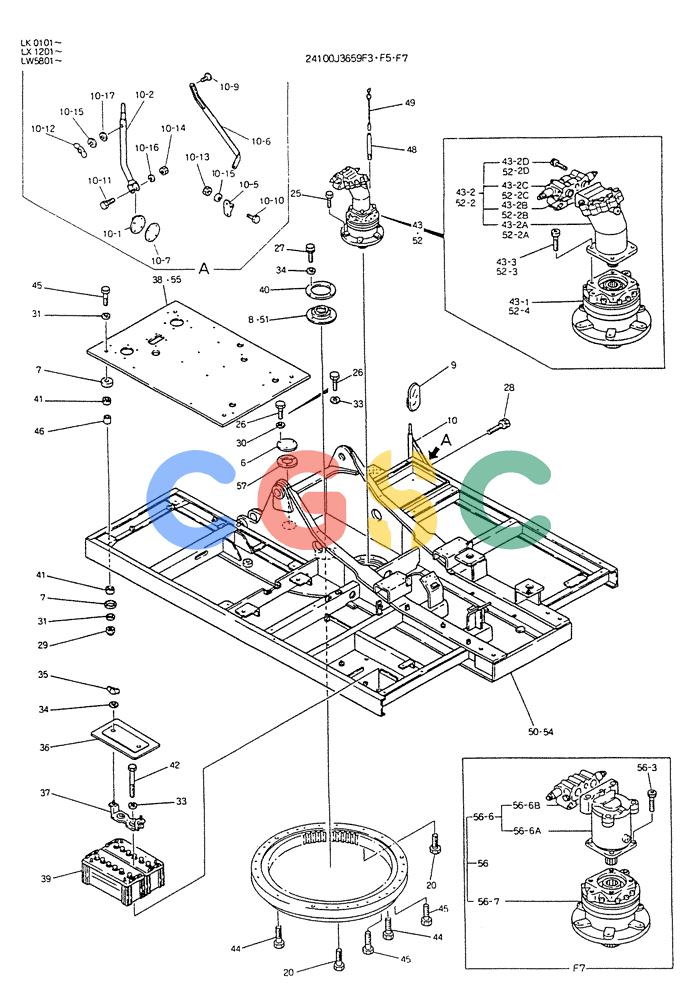

神钢零件查询(K904D) - EXCAVATOR ASN LW5801 (1/84-12/03) (01-002) - FRAME ASSY, UPP (FOR SILENCE) Kobelco

作者：广数供应链运营团队

浏览数：

时间：2025-01-23 11:06:06

工程机械零件图册查询

Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴

Pos.	Part No	Qty	Parts name	Comments
. .	NSS	[1]	NOT SOLD SEPARAT	CONFRAME ASSY, UPP (FOR SILENCE)
. .	24100J3659F3	[1]	FRAME ASSY, UPP LX1201-, Serial Range: -LX1206
. .	24100J3659F5	[1]	FRAME ASSY, UPP, Serial Range: LK0101--LK0112
. .	24100J3659F7	[1]	FRAME ASSY, UPP, Start Serial: LK0113-
6.	2414T1412	[1]	COVER	KOB
7.	2414T1054	[8]	COVER	KOB
8.	2414Z211	[1]	DUST, Serial Range: LW5801--LW5830
9.	2456Z253	[1]	MIRROR	KOB
10.	2416U19F1	[1]	STAY	KOB
10-1.	2416U15S1	[1]	BRACKET	BRACKET
10-2.	2416U19S2	[1]	STAY	KOB
10-5.	2416U15S5	[1]	SUPPORT	KOB
10-6.	2416U19S6	[1]	STAY	KOB
10-7.	2416U15S7	[1]	PACKING
10-9.	ZS31C06035	[1]	SCREW,Phillips Drive, Pan HD, M6 x 35mm	KOBM06x1.0x35mm
10-10.	ZS16C06014	[1]	SCREW	KOBM06x1.0x16mm Superseded by part number: ZS18C06014
10-11.	ZS16C10050	[1]	CAPSCREW M10x1.50x50mm	CAPSCREW M10x1.50x50mm
10-12.	2416U15S12	[1]	NUT, WING	NUT, WING
10-13.	ZN16C06005	[1]	NUT	KOBM06x1.0mm Superseded by part number: ZN18C06005
10-14.	ZN16C10008	[1]	NUT	KOBM10x1.50mm Superseded by part number: ZN18C10008
10-15.	ZW26X06000	[2]	LOCK WASHER	KOBID 06 x OD 07 x Th 1.5mm
10-16.	ZW26X10000	[1]	LOCK WASHER	KOBID 10 x OD 18 x Th 2.5mm
10-17.	ZW16X06000	[1]	WASHER	KOBID 06 x OD 12.5 x Th 1.6mm Superseded by part number: 86588450
20.	2420T3453D1	[3]	SCREW	KOB
25.	ZS13C16050	[6]	SCREW	KOBM16x2.0x50mm
26.	ZS16C10014	[3]	SCREW	KOBM10x1.50x14mm Superseded by part number: ZS18C10014
27.	ZM11C10020	[4]	SCREW	KOBM10x1.50x20mm (Incls. Lockwasher), Serial Range: LX1201--LX1206 Superseded by part number: ZM12C10020
. .	ZM11C10025	[4]	BOLT	KOBM10x1.50x25mm (Incls. Lockwasher), Start Serial: LK0101- Superseded by part number: ZM12C10025
28.	ZM11C06014	[6]	SCREW	KOB
29.	ZN32C16015	[4]	NUT	KOBM16x2.0mm
30.	ZW16X10000	[3]	WASHER	KOBID 10 x OD 21 x Th 2.0mm, Serial Range: LX1201--LX1206
31.	R16T0152D2	[8]	WASHER	KOBFlat -- ID 17 x OD 30 x Th 3.2mm
33.	ZW26X10000	[2]	LOCK WASHER	KOBID 10 x OD 18 x Th 2.5mm, Serial Range: LX1201--LX1206
. .	ZW26X10000	[5]	LOCK WASHER	KOBID 10 x OD 18 x Th 2.5mm, Start Serial: LK0101-
34.	2418T5373C2	[6]	WASHER	KOBID 11 x OD 30 x Th 3.20mm Superseded by part number: 2418T12346
35.	2420Z753	[2]	NUT	KOB Superseded by part number: 2420Z1372
36.	2414P2729	[1]	COVER	KOB
37.	2416P6170	[1]	U-BRACKET	KOB
38.	2422N637	[1]	PLATE, FLOOR, Serial Range: LX1201--LX1206
39.	2484R163	[2]	BATTERY
to.	2414T1917	[1]	COVER	KOB
41.	2416Z253	[8]	RUBBER SLEEVE	KOBCUSHION
42.	R20T0084D16	[2]	SCREW	KOBM10x1.50x220mm
43.	24100J4603F1	[1]	CAPSCREW LW5801-, Serial Range: -LW6117
43-1.	24100J4606F1	[1]	REDUCTION UNIT (REF : 01-009)	REDUCTION UNIT (REF : 01-009)
43-2.	2441U312F2	[1]	MOTOR, HYDR
43-2A.	2441U250F1	[1]	MOTOR HYDR	MOTOR HYDR
43-2B.	ZD12G03500	[2]	O-RING,34.40mm ID x 40.60mm OD x 3.10mm	KOBID 34.40 ± 0.33 x OD 40mm
43-2C.	2436U565F2	[1]	VALVE	KOBBRAKE
43-20.	ZS23C12105	[1]	SCREW,Hex Socket Head, M12 x 105mm	KOBM12x1.75x105mm
43-3.	ZS23C12035	[4]	SCREW,Hex Socket Head, M12 x 35mm	KOBM12x1.75x35mm
44.	ZS13C16085	[24]	SCREW	KOBM16x2.0x85mm, Serial Range: LX1201--LX1290
. .	ZS13C16085	[22]	SCREW	KOBM16x2.0x85mm, Serial Range: LX1291--LX7478-
45.	ZS13C16090	[4]	CAPSCREW	KOBSCREW M16x2.0x90mm, Serial Range: LX1201--LX1290
. .	ZS13C16090	[6]	CAPSCREW	KOBSCREW M16x2.0x90mm LX1291-, Serial Range: -LX7478-
46.	2418T9226D1	[4]	SPACER	KOB
48.	2420T4039D6	[1]	PIPE, Serial Range: LK0101--LK0112	PIPE, Serial Range: LK0101--LK0112
. .	2420T4039C2D6	[1]	PIPE, Start Serial: LK0113-	PIPE, Start Serial: LK0113-
49.	2420R502D1	[1]	DIPSTICK	KOB
50.	2422X638	[1]	FRAMF, UPP, Serial Range: LX1201--LX1206
51.	2414Z211C2	[1]	COVER, DUST, Start Serial: LX1201-
52.	24100J4603F2	[1]	MOTOR ASSY, SWING, Serial Range: LK0101--LK0112	MOTOR ASSY, SWING, Serial Range: LK0101--LK0112
52-2.	2441U312F2	[1]	MOTOR, HYDR
52-2A.	2441U250F1	[1]	MOTOR HYDR	MOTOR HYDR
52-2B.	ZD12G03500	[2]	O-RING,34.40mm ID x 40.60mm OD x 3.10mm	KOBID 34.40 ± 0.33 x OD 40mm
52-2C.	2436U565F2	[1]	VALVE	KOBBRAKE
52-26.	ZS23C12105	[8]	SCREW,Hex Socket Head, M12 x 105mm	KOBM12x1.75x105mm
52-3.	ZS23C12035	[4]	SCREW,Hex Socket Head, M12 x 35mm	KOBM12x1.75x35mm
52-4.	24100J4606F2	[1]	REDUCTION UNIT, SEE FIG - 01-009
54.	2422X648	[1]	FRAME, UPP, Start Serial: LX1207-
55.	2422N698	[1]	PLATE, FLOOR, Start Serial: LX1207-
S6.	24100J4603F5	[1]	MOTOR ASSY, SWING, Start Serial: LK0113-
56-3.	ZS23C12035	[4]	SCREW,Hex Socket Head, M12 x 35mm	KOBM12x1.75x35mm
5 6-6.	2441U504F2	[1]	MOTOR, HYDR
56-6A.	2441US09F2	[1]	MOTOR, HYDR
56-6B.	2436U565F9	[1]	VALVE. BRAKE
56-7.	24100J4606F4	[1]	REDUCTION UNIT,SEE FIG - 01-009
57.	R45T0005	[1]	GASKET	KOBPACKING, Start Serial: LK0113-
