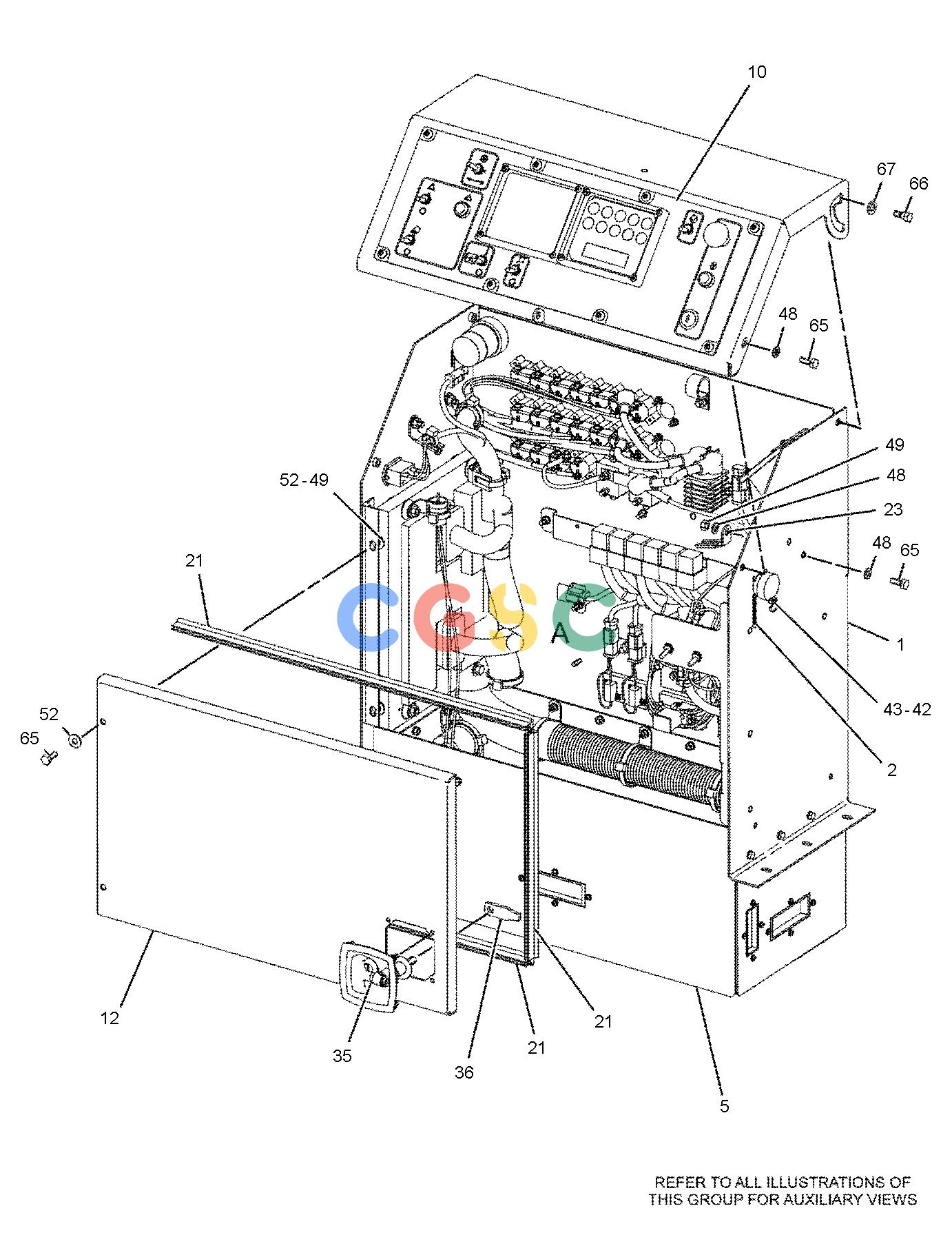

卡特零件查询（AP-1055D） 235-3509: CONSOLE GP-INSTRUMENT

作者：广数供应链运营团队
浏览数：
时间：2025-01-25 03:23:53
Parts Contact me WhatsApp

工程机械零件图册查询

专业 覆盖挖掘机、装载机、推土机全系配件
立即查询
Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴
Pos.Part NoQtyParts nameComments
1. 235-3510 [1]BOX AS(CONSOLE)
2. 1G-9089 [1]CHAIN
3. 167-0138Y[1]SWITCH GP-MAGNETIC(24-VOLT)(MAIN RELAY)
4. 189-0077Y[1]CONTROL GP-UNPROGRAMMED
5. 236-2632 [1]BOX AS
6. 118-3534Y[1]SWITCH GP-MAGNETIC(24-VOLT)(STARTER RELAY)
7. 8T-5570 [1]SOCKET
8. 196-9895 [1]TIMER AS
9. 203-5954 [1]BAR-BUS
10. 235-3511Y[1]PANEL GP-INSTRUMENT(CENTER CONSOLE)
11. 236-0872 [15]STRAP AS
12. 235-3516 [1]DOOR
13. 235-3517 [1]PLATE
14. 214-2465 [1]KIT-SERVICE METER(24-VOLT)
15. 6T-1767 [1]SWITCH GP-TOGGLE(MODE SELECT)
3L-8187 [6]LOCKWASHER
6T-3631 [2]NUT-HEX(15/32-32-THD)
6T-3632 [1]LOCKWASHER
6T-3633 [1]RING-LOCKING
6V-8374 [6]SCREW-MACHINE(6-32X0.25-IN)
16. 9G-0011 [1]SWITCH AS-TOGGLE(MODE SELECT)
3L-8187 [3]LOCKWASHER
6T-3631 [2]NUT-HEX(15/32-32-THD)
6T-3632 [1]LOCKWASHER
6T-3633 [1]RING-LOCKING
6V-8374 [3]SCREW-MACHINE(6-32X0.25-IN)
17. 235-3519 [1]HARNESS AS-PANEL(CENTER CONSOLE)
18. 236-4499 [1]WIRE AS
19. 4P-7429 [3]CLIP(LADDER)(LADDER)
20. 7K-1181 [13]STRAP-CABLE
21. 5P-8309BD SEAL
22. 4P-7581 [5]CLIP(LADDER)(LADDER)
23. 4P-8134 [5]CLIP(LADDER)(LADDER)
24. 236-4498 [3]CABLE AS
25. 6V-9671M[6]SCREW-MACHINE(M3X0.5X12-MM)
26. 3E-6328Y[1]ALARM GP(24-VOLT)
27. 8T-8799 [5]BOOT(RED)
28. 116-0118 [6]CLIP(SLOT)
29. 236-0873 [1]BRACKET AS
30. 231-1389 [2]RESISTOR AS
31. 171-2210 [1]CIRCUIT BREAKER AS(80-AMPERE)(MAIN)
32. 171-2210 [1]CIRCUIT BREAKER AS(80-AMPERE)(ALTERNATOR)
(EACH CIRCUIT BREAKER GP INCLUDES)
6V-8187 [2]NUT(1/4-28-THD)
8T-4205 [2]WASHER-HARD(7.2X14.5X2-MM THK)
253-2111 [2]LOCKWASHER
33. 6V-1889 [1]CLIP(LOOP)(SLOT)
34. 235-3518 [1]PLATE
35. 177-1570 [1]LATCH AS
217-0733T[1]LOCK AS
36. 222-5151 [1]PAWL
37. 096-6166 [46]WASHER-HARD(4.5X9X1-MM THK)
38. 6V-9672M[23]SCREW-MACHINE(M4X0.7X16-MM)
39. 5C-8312M[23]NUT(M4X0.7-THD)
40. 7V-9275 [1]STRAP
41. 9B-1117 [6]LOCKWASHER
42. 1G-9090 [1]S-HOOK
43. 8C-6354 [1]CAP-RECEPTACLE(ET CONNECTOR)
44. 199-6600 [1]PLUG AS
45. 9X-8256 [51]WASHER(6.6X12X2-MM THK)
46. 5C-9553M[16]BOLT(M6X1X16-MM)
47. 5C-2890M[28]NUT(M6X1-THD)
48. 8T-4224 [10]WASHER-HARD(8.8X16X2-MM THK)
49. 5C-7261M[15]NUT(M8X1.25-THD)
50. 8T-9655 [8]MOUNT-ISOLATION
51. 8T-9658 [4]SPACER(8.2X12.7X25.4-MM THK)
52. 5P-4116 [11]WASHER-HARD(8.8X20.5X2-MM THK)
53. 7X-2619M[7]BOLT(M6X1X10-MM)
54. 4B-4863 [82]WASHER(4.7X11X1.2-MM THK)
55. 7S-1197 [2]SCREW-MACHINE(8-32X0.5-IN)
56. 189-3158 [1]SUPPRESSOR-ARC
57. 4I-3038 [10]WASHER(3.3X8X0.5-MM THK)
58. 6V-2480 [6]SCREW(4-40X0.5-IN)
59. 9X-8486 [40]SCREW-MACHINE(8-32X0.75-IN)
60. 4B-4274 [4]WASHER(5.5X13X1.2-MM THK)
61. 6V-7978 [4]SCREW-MACHINE(10-32X0.375-IN)
62. 2V-3726 [2]BUMPER
63. 6D-5801 [4]LOCKNUT(8-32-THD)
64. 6B-4540 [6]NUT(4-40-THD)
65. 8T-4189M[6]BOLT(M8X1.25X20-MM)
66. 192-1329 [2]BOLT-SPECIAL
67. 8T-4121 [2]WASHER-HARD(11X21X2.5-MM THK)
68. 6D-3031 [36]SCREW-SOCKET HEAD(8-32X0.375-IN)
69. 105-4684 [1]RELAY AS(24-VOLT)(GRADE, SLOPE)
70. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(EXTENDER, LH)
71. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(EXTENDER, RH)
72. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(GLOW PLUG)
73. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(VIBRATORY)
74. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(PROPEL)
75. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(EMS)
76. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(AUTOMATIC BURNER)
77. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(STARTING, SHUTDOWN)
78. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(IMPLEMENT)
80. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(GRADE)
81. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(SENSOR)
82. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(HORN)
83. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(FUEL PUMP)
84. 6T-3643 [1]CIRCUIT BREAKER AS(15-AMPERE)(GENERATOR SET)
(EACH CIRCUIT BREAKER GP INCLUDES)
6V-8376 [2]SCREW-MACHINE(8-32X0.25-IN)
9B-7233 [2]LOCKWASHER
85. 3E-6477 [1]RELAY AS(24-VOLT)(OPERATOR STATION 1)
86. 3E-6477 [1]RELAY AS(24-VOLT)(OPERATOR STATION 2)
87. 3E-6477 [1]RELAY AS(24-VOLT)(OPERATOR STATION 3)
88. 3E-6477 [1]RELAY AS(24-VOLT)(OPERATOR STATION 4)
89. 3E-6477 [1]RELAY AS(24-VOLT)(VIBRATORY, SELECT ON/OFF)
90. 3E-6477 [1]RELAY AS(24-VOLT)(GRADE, SLOPE)
91. 6T-3644 [1]CIRCUIT BREAKER AS(20-AMPERE)(SCREED POWER)
92. 6T-3644 [1]CIRCUIT BREAKER AS(20-AMPERE)(ENGINE CONTROL)
93. 6T-3644 [1]CIRCUIT BREAKER AS(20-AMPERE)(MACHINE CONTROL)
94. 6T-3644 [1]CIRCUIT BREAKER AS(20-AMPERE)(WORKING LIGHTS)
(EACH CIRCUIT BREAKER GP INCLUDES)
6V-8376 [2]SCREW-MACHINE(8-32X0.25-IN)
9B-7233 [2]LOCKWASHER
B USE AS REQUIRED
D ORDER BY THE METER
M METRIC PART
R REMANUFACTURED PART MAY BE AVAILABLE
T REQUIRES 5P8500 KEY
Y SEPARATE ILLUSTRATION
