Pos.	Part No	Qty	Parts name
1.	106-6314	[1]	TANK AS-FUEL
2.	7X-7700	[1]	CAP AS-FUEL(LOCKABLE, VENTED)
	9X-8600	[1]	SEAL-O-RING
	9X-2205	[1]	KIT-CAP FILTER(FUEL TANK)
			(INCL FILTER AS, VALVE, SCREWS, & GASKETS)
3.	9P-7121	[1]	STRAINER-FUEL(FUEL TANK)
4.	106-6610Y	[1]	MOTOR GP-ELECTRIC(24-VOLT)
5.	7R-0159	[1]	COUPLING
6.	137-2525Y	[1]	PUMP GP-FUEL
7.	3K-0360	[8]	SEAL-O-RING
8.	6V-8639	[1]	CONNECTOR
9.	6V-8398	[1]	SEAL-O-RING
10.	6V-9830	[1]	CAP(ORFS)
11.	119-0072	[1]	FILTER GP-FUEL
12.	087-0868	[1]	SPACER
13.	7R-9920	[1]	SENDER AS-FUEL LEVEL
	9X-8491	[1]	NUT(10-32-THD)
	9X-8862	[1]	LOCKWASHER
14.	8C-7974	[1]	GASKET
15.	8L-6521	[5]	BOLT(10-32X0.5-IN)
16.	4B-4274	[5]	WASHER(5.5X13X1.2-MM THK)
17.	8N-9801	[1]	BASE-SEPARATOR
18.	8N-9803	[1]	FILTER-FUEL(WATER SEPARATOR)
19.	8N-9802	[1]	CLAMP
20.	6V-2611	[1]	VALVE(DRAIN)
21.	3K-8460	[2]	PLUG(1/2-20-THD)
22.	1J-9671	[5]	SEAL-O-RING
23.	4J-5477	[3]	SEAL-O-RING
24.	146-0187	[2]	CONNECTOR
25.	111-5166	[1]	BRACKET
26.	8T-0081	[2]	VALVE-BALL
27.	9S-4185	[1]	PLUG(3/4-16-THD)
28.	6V-8723	[1]	ELBOW
29.	6V-8634	[1]	CONNECTOR
30.	6V-8627	[1]	ELBOW
31.	3J-1907	[2]	SEAL-O-RING
32.	6V-8397	[13]	SEAL-O-RING
33.	4V-0611	[4]	CLAMP
34.	4V-0612	[3]	PLATE
35.	7X-0440	[1]	BOLT(5/16-18X1.75-IN)
36.	7X-0343	[4]	BOLT(5/8-11X1.25-IN)
37.	8T-4122	[4]	WASHER-HARD(17X32X3.5-MM THK)
38.	4M-0061	[4]	BOLT(5/16-18X0.75-IN)
39.	8T-4224	[5]	WASHER-HARD(8.8X16X2-MM THK)
40.	5S-7383	[2]	BOLT(3/8-16X1.75-IN)
41.	8T-4896	[6]	WASHER-HARD(10.2X18.5X2.5-MM THK)
42.	6V-8801	[4]	NUT(3/8-16-THD)
43.	6V-8987	[1]	ELBOW
44.	6V-9168	[2]	NUT(11/16-16-THD)
45.	8C-6868	[2]	CONNECTOR
46.	4L-6454	[4]	BOLT(3/8-16X1-IN)
47.	8C-0617	[4]	BOLT(1/4-20X1.375-IN)
48.	129-3078	[1]	VALVE AS-SHUTOFF
49.	111-4168I	[1]	HOSE AS
50.	111-4169I	[1]	HOSE AS
51.	126-3140I	[1]	HOSE AS
52.	7I-5422I	[1]	HOSE AS
53.	136-3179I	[1]	HOSE AS
54.	5P-1838	[1]	ADAPTER
55.	003-2143	[1]	ELBOW
56.	5S-2403	[1]	FITTING
57.	5P-8998	[2]	FITTING
58.	5E-8837	[1]	ADAPTER
59.	8T-9925	[1]	BUSHING-TERMINAL(9/16-18 STR-THD)
60.	5R-6306	[1]	COUPLER AS-QUICK DISCONNECT(MALE)
61.	5R-6302	[1]	CAP-DUST
62.	111-8140	[1]	VALVE-CHECK
63.	5H-8936	[1]	ADAPTER
64.	2T-2305	[1]	ELBOW
65.	5P-4961	[1]	CLAMP-HOSE
66.	6V-8979	[1]	ELBOW
67.	142-5942I	[1]	HOSE AS
68.	8M-2773	[1]	CLIP(LOOP)
69.	6V-8189	[1]	NUT(5/16-18-THD)
70.	6S-8620	[1]	CLAMP-HOSE
71.	122-6869G		HOSE-HYDRAULIC(20IN)
72.	8T-8912	[1]	BOLT(5/16-18X2.25-IN)
73.	6R-5056I	[1]	HOSE AS
74.	6V-8980	[1]	ELBOW
75.	4M-5282	[2]	BOLT(1/4-20X1.5-IN)
76.	7V-5626	[2]	CLAMP
77.	7V-5628	[1]	PLATE(TOP)
78.	7X-2573M	[1]	BOLT(M24X3X40-MM)
79.	8M-2770	[2]	CLIP(LOOP)
80.	6V-9843	[1]	TEE
81.	2P-1279	[1]	LOCKNUT(9/16-18-THD)
82.	6V-9828	[1]	CAP(ORFS)
83.	107-4749	[2]	PLATE
84.	107-4746	[4]	CLAMP
	G		ORDER BY THE INCH
	I		REFER TO HYDRAULIC INFORMATION SYSTEM
	M		METRIC PART
	Y		SEPARATE ILLUSTRATION

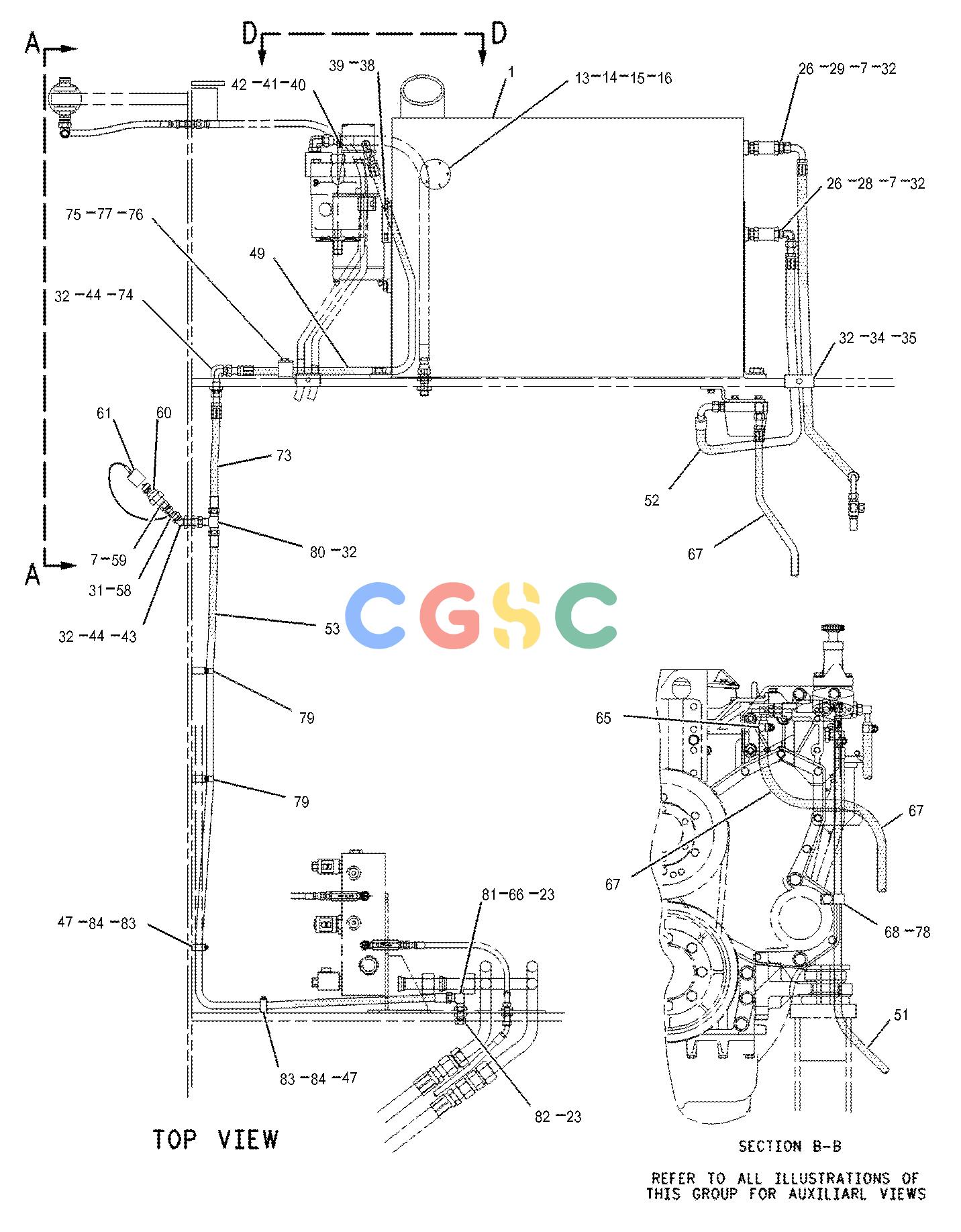

卡特零件查询（BG-2455C） 143-0460: TANK & PUMP GP-FUEL
