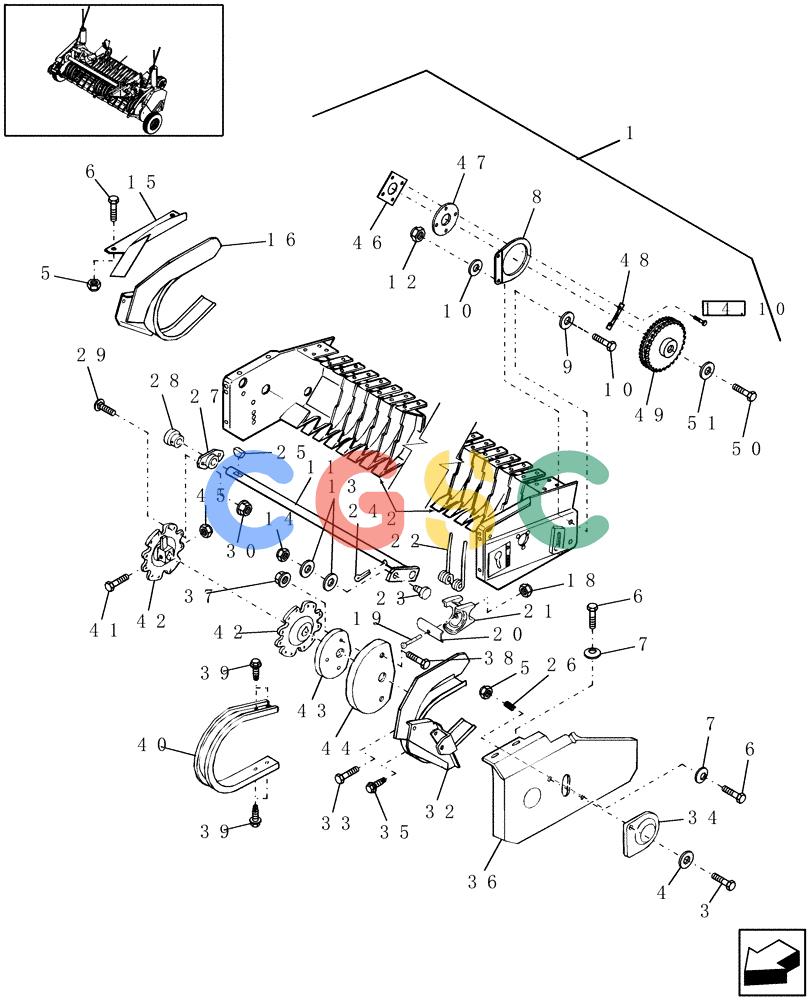

凯斯零件查询(RBX563) - CASE IH ROUND BALER (9/05-12/06) (13.145) - STANDARD PICKUP, SHIELDS, REEL & DRIVE Case Agriculture

作者：广数供应链运营团队
浏览数：
时间：2025-01-22 16:48:11
Parts Contact me WhatsApp

工程机械零件图册查询

专业 覆盖挖掘机、装载机、推土机全系配件
立即查询
Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴
Pos. Part No Qty Parts name Comments
1. 87037383 [1]   PICK-UP   PA Standard, Includes: Fig. 13.140 & 13.145
2. 86633885 [1]   PICK-UP   NH Frame Superseded by part number: 87041294
3. 614-8030 [1]   BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd   CAS Superseded by part number: 43128
4. 495-11034 [1]   WASHER,5/16", SAE   CAS Superseded by part number: 83918746, 72187257
5. 832-46408 [1]   NUT,M8 x 1.25, Cl 8   CAS Superseded by part number: 86528579
6. 120103 [3]   BOLT,M8 x 1.25 x 16mm, Cl 8.8   NH Superseded by part number: 16043224
7. 322358 [3]   BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk   NH
8. 86602047 [2]   PIVOT PLATE   NH Superseded by part number: 87660305
9. 65319 [8]   WASHER,13.1mm ID x 25.4mm OD x 3.68mm Thk   NH
10. 614-12030 [4]   BOLT,Hex, M12 x 1.75 x 30mm, Cl 8.8, Full Thd   IH Superseded by part number: 9706687
11. 86637197 [6]   PIPE ASSY.   NH Superseded by part number: 87040501
11. 87040501 [6]   PIPE ASSY.   PA
12. 832-46412 [4]   NUT,M12 x 1.75, Cl 8   CAS Superseded by part number: 100038
13. 244379 [12]   WASHER,13.49mm ID x 19.05mm OD x 2.67mm Thk   NH Special, Hardened
14. 88130 [6]   NUT,1/2"-20, GC   NH
15. 86636752 [1]   SHIELD   NH
16. 86637153 [1]   PLATE ASSY.   NH Transition, RH
18. 231-4145 [72]   NUT,5/16"-18, GB   CAS Superseded by part number: 280736
19. 130891 [72]   BOLT,Tine, 5/16" - 18 x 2"   NH Special, Pickup Finger Superseded by part number: 87642989
20. 134921 [72]   BRACKET   NH Pickup Tooth Superseded by part number: 87643386
21. 86627654 [72]   SPACER   NH Tooth Superseded by part number: 84427925
22. 87394242 [72]   TORSION SPRING,Coiled, 2 Prong, 186.5mm L   NH Pickup, Curved, Premium, Standard
22. 87607074 [72]   TINE   NH Pickup, Curved, Economy, Optional
23. 84350126 [6]   CAM FOLLOWER,1/2" - 20 x 38mm OD x 54.5mm L   NH
24. 136521 [6]   COTTER PIN,5.7mm OD x 44.45mm L   NH 1/4" x 1-1/2"
25. 836-80110 [3]   WOODRUFF KEY,M8 x8 11 x 27.35   CAS Superseded by part number: 87038548
26. 29840 [1]   SPRING,Compression, 11.91mm OD x 25.4mm L   NH
27. 54695 [6]   BEARING HOUSING   NH
28. 54770 [6]   BALL BEARING,27.33 mm ID x 47.092 mm OD x 25.4 mm   NH Superseded by part number: 84330047
29. 88682 [24]   CARRIAGE BOLT,Short Nk, 3/8"-16 x 1", Gr 5   NH
30. 231-5146 [24]   FLANGE NUT,3/8"-16   CAS Superseded by part number: 72187068, 247780
31. 638025 [12]   FLANGE   NH
32. 86637155 [1]   PLATE ASSY.   NH Transition, LH
33. 614-10020 [4]   BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd   CAS Superseded by part number: 43138
34. 86619617 [1]   SHIELD   NH Cover
35. 690341 [2]   SELF-TAP SCREW   NH Flg, USR, 5/16"-18 x 5/8"
36. 86618401 [1]   SHIELD   NH Pickup
37. 825-51410 [2]   FLANGE NUT,M10, Flg Ser   CAS Superseded by part number: 43435
38. 905-10025 [3]   BOLT,Hex Flg, M10 x 25mm   CAS Superseded by part number: 274251
39. 677808 [104]   SELF-TAP SCREW,Hex Flng, 1/4" - 20 x 5/8"   NH HWH, 1/4"-20 x 5/8"
40. 86634483 [23]   GUARD   NH Pickup Superseded by part number: 87041202
40. 87041202 [23]   GUARD ASSY.   PA Pickup
41. 120071 [3]   BOLT,Hex, M10 x 65, 8.8   NH
42. 86635065 [3]   DISC   NH Finger
43. 86636873 [1]   CAM   NH Inner
44. 86636761 [1]   CAM   NH Outer
45. 832-46410 [3]   NUT,M10 x 1.5, Cl 8   CAS Superseded by part number: 100037
46. 86602143 [1]   WEAR PLATE   NH
47. 86602046 [1]   PLATE   NH
48. 86602446 [1]   ANGLE   NH Chain Guard
49. 86618109 [1]   SPROCKET   NH Double
50. 86629541 [1]   BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8   NH
51. 692300 [1]   WASHER,13.5mm ID x 50.8mm OD x 7.37mm Thk   NH 2" OD x 3/16" Thk
