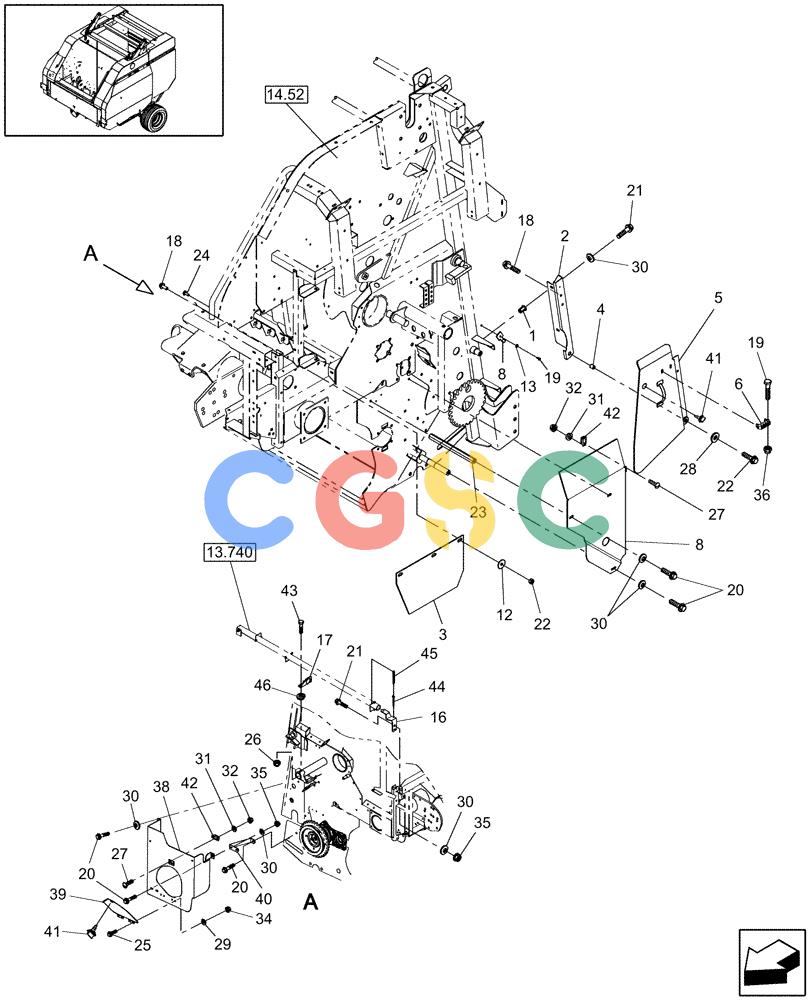

凯斯零件查询(RB454) - CASE IH ROUND BALER (7/07-1/14) (08.92) - SHIELDS, ROTOR Case Agriculture

作者：广数供应链运营团队

浏览数：

时间：2025-01-21 18:45:23

工程机械零件图册查询

Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴 Caterpillar 卡特彼勒 Komatsu 小松 SANY 三一重工 XCMG 徐工 Hitachi 日立建机 Volvo 沃尔沃 Liebherr 利勃海尔 John Deere 约翰迪尔 Zoomlion 中联重科 Doosan 斗山 Hyundai 现代 JCB 杰西博 Kobelco 神钢 LiuGong 柳工 Case 凯斯 Kubota 久保田 Terex 特雷克斯 Yanmar 洋马 Bobcat 山猫 Sandvik 山特维克 Metso 美卓 Manitou 曼尼通 Wacker Neuson 威克诺森 Shantui 山推 SDLG 临工 Lonking 龙工 Sunward 山河智能 Lovol 雷沃 XGMA 厦工 Kato 加藤 Tadano 多田野 Sumitomo 住友 Takeuchi 竹内 Bell 贝尔 Hidromek 海德罗梅克 Atlas Copco 阿特拉斯·科普柯 Wirtgen 维特根 Vögele 福格勒 Hamm 悍马 Bomag 宝马格 Ammann 安迈 Dynapac 戴纳派克 Genie 吉尼 JLG 捷尔杰 Skyjack 斯凯杰科 Haulotte 欧历胜 Palfinger 帕尔菲格 Hiab 希尔博 Sennebogen 森尼伯根 Yuchai 玉柴

Pos.	Part No	Qty	Parts name	Comments
1.	86610200	[7]	THREADED INSERT,M8 x 1.25	NH M8
2.	86630077	[1]	SHIELD	PA Red Superseded by part number: 87523352
2.	87043205	[1]	SHIELD	PA Dark Gray Superseded by part number: 87523352
3.	86631989	[2]	SKIRT	NH Rotor, Start Serial: Y9N043085
4.	698748	[1]	BUSHING,10.3mm ID x 15.88mm OD x 9.53mm L	NH Superseded by part number: 626698
5.	86630080	[1]	SHIELD	PA Red Superseded by part number: 87018619
5.	87043302	[1]	SHIELD	PA Dark Gray
5.	87043340	[1]	SHIELD	PA
6.	52367	[1]	HOLDER	NH
7.	47325	[1]	CLIP	NH , Start Serial: Y9N043085
8.	87055148	[1]	SHIELD	PA Red, Use with Ref. 42
8.	87055149	[1]	SHIELD	PA Dark Gray, Use with Ref. 42, Serial Range: -Y9N043084
8.	84189162	[1]	SHIELD	PLO Dark Gray, Use with Ref. 42, Serial Range: Y9N043085-Y9N043084
9.	235126	[6]	WASHER,10.3mm ID x 38mm OD x 1.7mm Thk	NH , Start Serial: Y9N043085
10.	322356	[1]	BELLEVILLE WASHER,M5 Bolt Size x 12mm OD x 1.85mm Thk	ZED , Start Serial: Y9N043085
11.	9804261	[6]	BOLT,Hex, M10 x 25mm, Cl 8.8, Full Thd	NH , Start Serial: Y9N043085
12.	86511920	[1]	SCREW,Phillips Drive, Pan HD, #10 - 24 x 1/2"	BEL , Start Serial: Y9N043085
13.	100037	[6]	LOCK NUT,M10 x 1.5, Cl 8	NH , Start Serial: Y9N043085
14.	87663900	[2]	SHAFT	PA , Start Serial: Y9N043085
15.	86507486	[2]	CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8	NH , Start Serial: Y9N043085
16.	87013681	[1]	MOUNTING PLATE	PA Superseded by part number: 87057528
17.	87013680	[1]	BRACKET	NH Superseded by part number: 87659758
18.	16043224	[1]	BOLT,Hex, M8 x 16mm, Cl 8.8	NH
19.	46402	[2]	SHEAR BOLT	NH HH, 5/16"-18 x 1-1/2" Superseded by part number: 46047
20.	9804258	[8]	BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8	NH
21.	9671714	[6]	FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8	NH
22.	9804262	[1]	BOLT,M10 x 39.2mm, Cl 8.8	NH Superseded by part number: 9840672
25.	9804255	[4]	BOLT,Hex, M6 x 1 x 16mm, Full Thd, Cl 8.8	NH
26.	86000441	[1]	NUT,M16 x 2.0, Cl 8	NH Prevailing Torque
27.	84821	[4]	SCREW,Truss HD, #10 - 24 x 1/2"	NH
28.	140017	[1]	WASHER,M10 x 20mm OD x 2mm Thk	PA Superseded by part number: 9820489
29.	322357	[4]	BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk	NH
30.	322358	[13]	BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk	NH
31.	80684	[4]	LOCK WASHER,4.9mm ID x 8.48mm OD x 1.19mm Thk	NH
32.	87304	[4]	NUT,#10-24	BEL
34.	9804276	[4]	FLANGE NUT,Hex, M6 x 1, Cl 8	NH
35.	9804277	[4]	FLANGE NUT,Hex, M8 x 1.25, Cl 8	NH Superseded by part number: 86505868
36.	86629544	[2]	NUT,5/16” – 18, GR B	NH Superseded by part number: 280736
38.	87028346	[1]	SHIELD	PA Red Superseded by part number: 87055140
38.	87055141	[1]	SHIELD	PA Dark Gray
39.	86617286	[1]	DOOR	PA Red Superseded by part number: 87043305
39.	87043305	[1]	DOOR ASSY.	PA Dark Gray
40.	87010737	[1]	STRAP	PA
41.	81866169	[2]	LATCH	BAS 1/4 Turn
41.	9705390	[2]	LATCH	NH 1/4 Turn Superseded by part number: 81866169
42.	9840986	[1]	CLIP	NH
43.	374889	[1]	BOLT,Hex, M16 x 100mm, Cl 8.8	NH
44.	80756	[1]	COTTER PIN,1/8" x 3/4"	NH
45.	197559	[1]	CHAIN,9" L	NH #16, 9" Long
46.	86729275	[1]	LOCK WASHER,5/8 0.634 CST ZND	BHB
