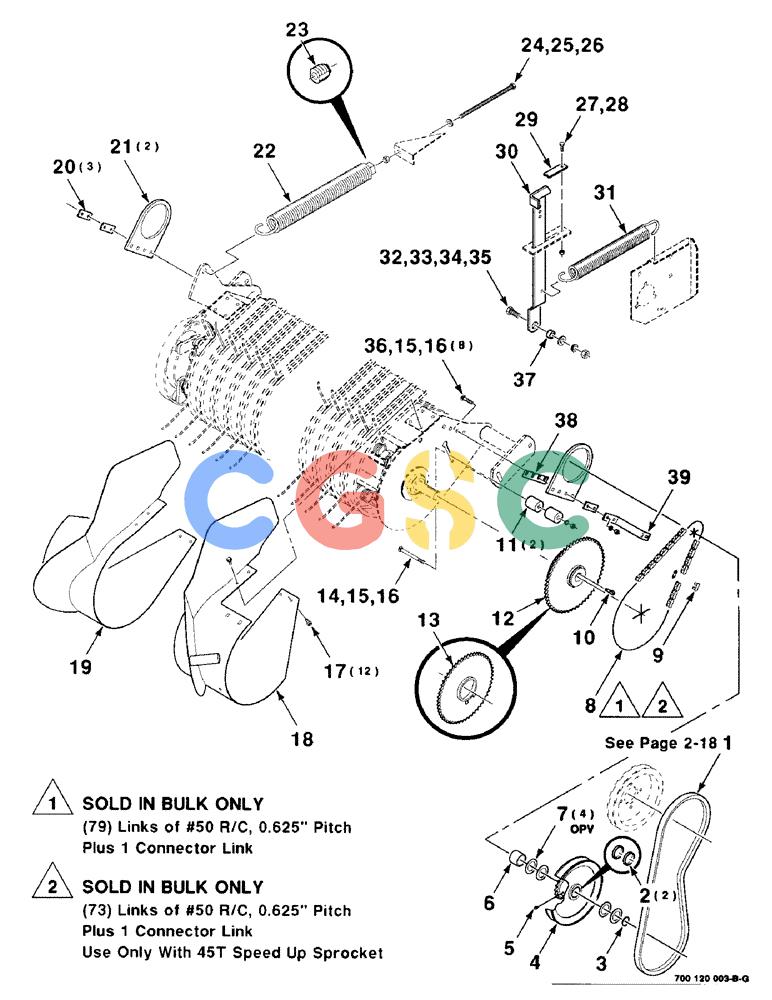

Pos.	Part No	Qty	Parts name	Comments
1.	855064	[1]	V-BELT,0.88" W x 69.00" L	HFI
2.	805580	[2]	BRONZE BUSHING	IH BUSHING - bronze
3.	100-11137	[1]	SNAP RING,#137, Ext	CAS Ring, Snap, #137, Ext Superseded by part number: 9671424
4.	700126988	[1]	SHEAVE	HFI WA (Includes Item 2)
5.	219-8	[1]	LUBE NIPPLE,1/4" - 28 NPTF	CAS NIPPLE, LUBE, 1/4"-28 NPT x .54" lg Superseded by part number: 87414
6.	700126757	[1]	SPACER	HFI
7.	195-2139	[4]	WASHER,36.52mm ID x 57.15mm OD x 2.03mm Thk	IH 1-3/8 X 14GA NRMB
8.	1791D	[1]	CHAIN (AG),#50, 192 Links x 15.88mm = 3048mm	IH CHAIN - roller, #50 (10 foot bulk)
9.	241-1315	[1]	LINK, CONNECTING	CAS CONNECTOR - link #50 R/C Superseded by part number: 87034815
10.	249-1	[1]	KEY	IH 1/4 X 1-3/4 KEY - gib
11.	700709425	[2]	TIGHTENER	CAS SLIDE - chain
12.	700126992	[1]	SPROCKET ASSY.	HFI SPROCKET WA - 54 tooth
13.	700114748	[1]	SPROCKET	CAS WA - 45 tooth (speed up)
14.	433-672	[1]	CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 4 1/2", Gr 5	CAS 3/8-16 X 4-1/2 RHSNB Superseded by part number: 280825
15.	492-11038	[9]	LOCK WASHER,3/8"	CAS Superseded by part number: 80680, 72187249
16.	425-106	[9]	NUT,3/8"-16, Cl 5	CAS Superseded by part number: 9628503
17.	409-7512	[12]	BOLT,Hex Flg, 5/16" - 18 x 3/4", Spcl	CAS Hex Flg, 5/16-18 x 3/4", Serr Superseded by part number: 145913, 72187186
18.	700120912	[1]	DEFLECTOR	HFI WA - left
19.	700120913	[1]	DEFLECTOR	HFI WA - right
20.	700122950	[3]	PLATE	HFI
21.	700122941	[2]	PLATE	HFI - pivot, pickup
22.	700120902	[1]	SPRING	HFI ASSEMBLY (Includes Item 23)
23.	700120868	[1]	PLUG	HFI - spring
24.	7773385	[1]	BOLT,Hex, 1/2" - 13 x 10", Gr 5, Full Thd	CAS 1/2-13 X 10 FTB
25.	495-21056	[1]	WASHER,1/2"	CAS 1/2 HARDENED PLAIN WASHER Superseded by part number: 72187265, 80700
26.	425-108	[1]	NUT,1/2" - 13, Gr 5	CAS NUT, 1/2"-13, G5 Superseded by part number: 280431
27.	413-616	[1]	BOLT,Hex, 3/8" - 16 x 1", Gr 5	CAS Superseded by part number: 88206, 72187206
28.	231-4116	[1]	NUT,3/8"-16, GB	CAS 3/8-16 HTLN GR/B Superseded by part number: 88902, E64197
29.	700122964	[1]	STOP	HFI
30.	700122947	[1]	SUPPORT	HFI WA
31.	700709632	[1]	SPRING	CAS
32.	413-1024	[1]	BOLT,Hex, 5/8" - 11 x 1-1/2", Gr 5	CAS Superseded by part number: 88062
33.	396-21066	[1]	WASHER,16.66mm ID x 33.33mm OD x 4.27mm Thk	CAS - 5/8" bolt size 21/32" x 1 5/16" x .150", HDN Superseded by part number: 87613283
34.	492-11062	[1]	BEARING WASHER,5/8"	CAS WASHER, LOCK, 5/8" Superseded by part number: 86729275
35.	425-1010	[1]	NUT,5/8"-11, G5	CAS Superseded by part number: 280374
36.	433-628	[8]	CARRIAGE BOLT,Sq Nk, 3/8" - 16 x 1 3/4", Gr 5	CAS 3/8-16 X 1-3/4 RHSNB Superseded by part number: 86508775
37.	700106060	[1]	SPACER	CAS
38.	700126727	[1]	SHIM	HFI
39.	700126754	[1]	SUPPORT	HFI
