Pos.	Part No	Qty	Parts name	Comments
1.	XJDH-01530	[2]	CASE-MOTOR
2.	XJDH-00057	[8]	BOLT
3.	XJDH-00278	[8]	WASHER
4.	XJDH-01749	[2]	MOTOR ASSY-DRIVE
5.	XJDH-00094	[24]	BOLT
6.	XJDH-00283	[24]	WASHER
7.	XJDH-01529	[2]	SPROCKET
8.	XJDH-00093	[24]	BOLT
9.	XJDH-00282	[24]	WASHER-H
10.	XJDH-01236	[2]	CARRIER ROLLER ASSY	INCL 11-21
11.	XJDH-01835	[1]	BEARING
12.	XJDH-01237	[1]	SHAFT
13.	XJDH-01836	[1]	SEAL-FLOATING
14.	XJDH-01238	[1]	ROLLER
15.	XJDH-01233	[1]	BUSHING
16.	XJDH-01837	[1]	CAP-B
17.	XJDH-00115	[3]	BOLT-SOCKET HEAD
18.	XJDH-01838	[1]	O-RING
19.	XJDH-01045	[1]	CAP-A
20.	XJDH-00381	[1]	PLUG
21.	XJDH-00117	[4]	BOLT-SOCKET HEAD
22.	XJDH-00072	[8]	BOLT
23.	XJDH-00280	[8]	WASHER
24.	XJDH-01124	[2]	IDLER-YOKE
25.	XJDH-01117	[1]	GREASE CYLINDER ASSY-RH	INCL 27-42
26.	XJDH-01116	[1]	GREASE CYLINDER ASSY-LH	INCL 27-42
27.	XJDH-01123	[1]	TUBE
28.	XJDH-01118	[1]	PISTON
29.	XJDH-01119	[1]	FRANGE
30.	XJDH-01120	[1]	NUT
31.	XJDH-01121	[1]	STOPPER
32.	XJDH-01122	[1]	SPACER
33.	XJDH-00857	[1]	SPRING
34.	XJDH-00343	[1]	O-RING
35.	XJDH-00861	[2]	RING-WEAR
36.	XJDH-00862	[1]	RING-BACK UP
37.	XJDH-00860	[1]	SEAL-PISTON
38.	XJDH-00311	[1]	RING-SNAP
39.	XJDH-00377	[1]	NIPPLE-GREASE 90
40.	XJDH-00871	[1]	VALVE
41.	XJDH-00041	[2]	BOLT
42.	XJDH-00241	[2]	WASHER-SPRING
43.	XJDH-00865	[10]	TRACK ROLLER ASSY(STEEL)	INCL 45-52
44.	XJDH-00865	[4]	TRACK ROLLER ASSY(STEEL)	INCL 45-52
45.	XJDH-02866	[1]	SHAFT-TRACK ROLLER
46.	XJDH-02868	[2]	COLLAR
47.	XJDH-02865	[1]	ROLLER
48.	XJDH-00379	[1]	PLUG
49.	XJDH-02869	[2]	SEAL-FLOATING
50.	XJDH-02867	[2]	BUSHING
51.	XJDH-02863	[2]	O-RING
52.	XJDH-02864	[2]	PIN-SPRING
53.	XJDH-00082	[40]	BOLT
54.	XJDH-00282	[40]	WASHER-H
55.	XJDH-00866	[6]	T/ROLLER ASSY(RUBBER)	INCL 56-63
56.	XJDH-00869	[1]	SHAFT-TRACK ROLLER
57.	XJDH-00868	[2]	COLLAR
58.	XJDH-00867	[1]	ROLLER-TRACK
59.	XJDH-00379	[1]	PLUG
60.	XJDH-02869	[2]	SEAL-FLOATING
61.	XJDH-00870	[2]	BUSHING
62.	XJDH-02863	[2]	O-RING
63.	XJDH-01839	[2]	PIN-SPRING
64.	XJDH-01763	[2]	CRAWLER-RUBBER
65.	XJDH-01764	[2]	CRAWLER ASSY(STEEL)	INCL 66-76
66.	XJDH-01840	[44]	PLATE-SHOE
67.	XJDH-01841	[1]	LINK-MASTER(L)
68.	XJDH-01842	[1]	LINK-MASTER(RH)
69.	XJDH-01843	[43]	LINK(L)
70.	XJDH-01844	[43]	LINK(R)
71.	XJDH-01845	[43]	BUSHING
72.	XJDH-01846	[1]	PIN-COTTER
73.	XJDH-01847	[1]	PIN-MASTER
74.	XJDH-01848	[43]	PIN
75.	XJDH-01849	[176]	BOLT
76.	XJDH-01850	[176]	NUT
77.	XJDH-01532	[2]	GUIDE ASSY(R)	FOR STEEL
78.	XJDH-01533	[2]	GUIDE ASSY(L)	FOR STEEL
79.	XJDH-00081	[12]	BOLT	FOR STEEL
80.	XJDH-00282	[12]	WASHER-H	FOR STEEL
81.	XJDH-02861	[2]	FRONT IDLER ASSY	INCL 82-92
82.	XJDH-01851	[1]	IDLER
83.	XJDH-01852	[1]	SHAFT
84.	XJDH-01853	[1]	HUB(LH)
85.	XJDH-01854	[1]	HUB(RH)
86.	XJDH-01855	[2]	BUSHING
87.	XJDH-01856	[2]	SEAL-OIL
88.	XJDH-01857	[2]	O-RING
89.	XJDH-01858	[2]	BOLT
90.	XJDH-01859	[2]	WASHER
91.	XJDH-01860	[2]	NUT
92.	XJDH-01861	[1]	PLUG

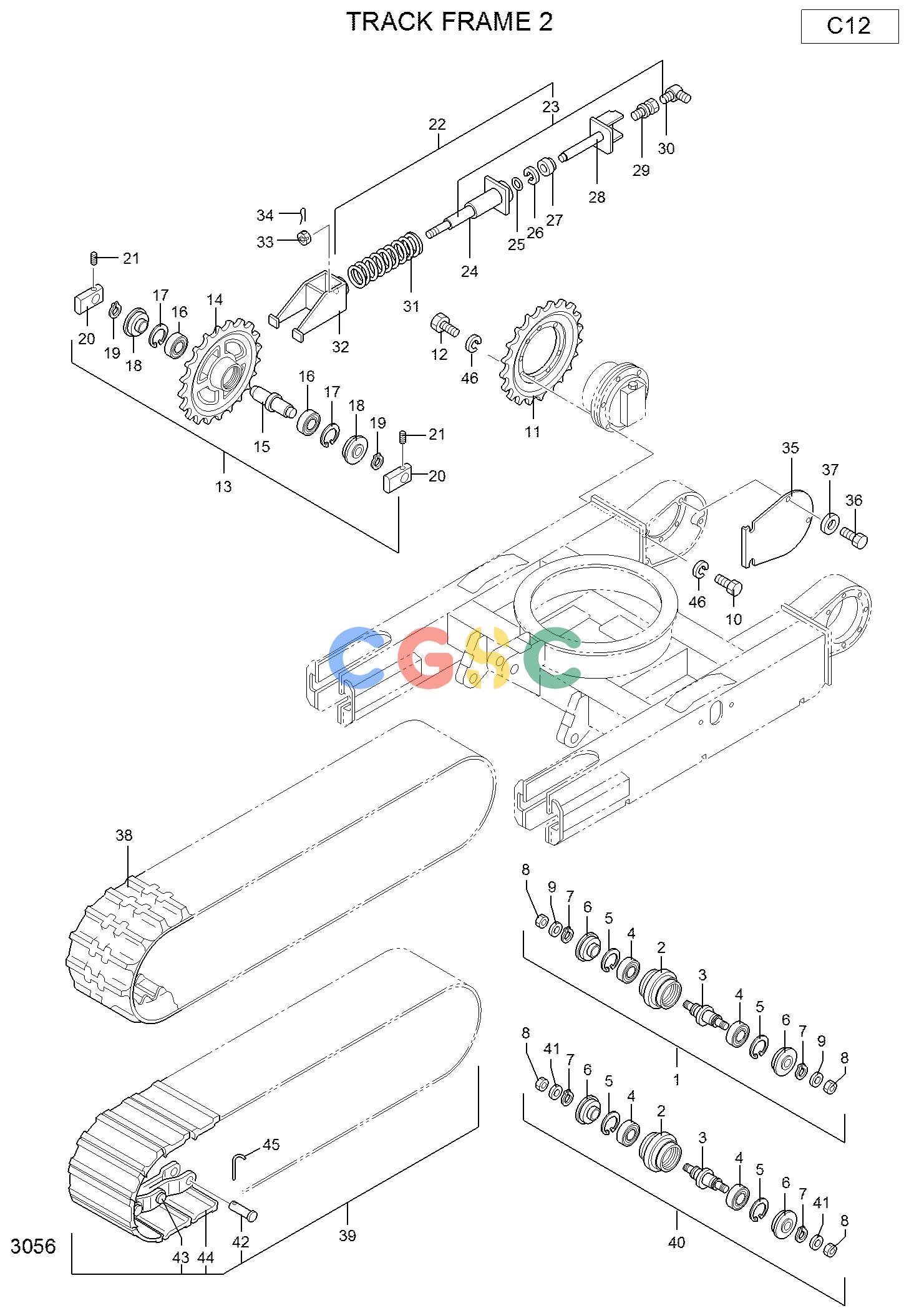

现代零件查询R75-7 TRACK FRAME 2EPC Hyundai
